• Стеклодержатель точечный усиленный шлиф., ф50 мм, М16 — арт. 1097

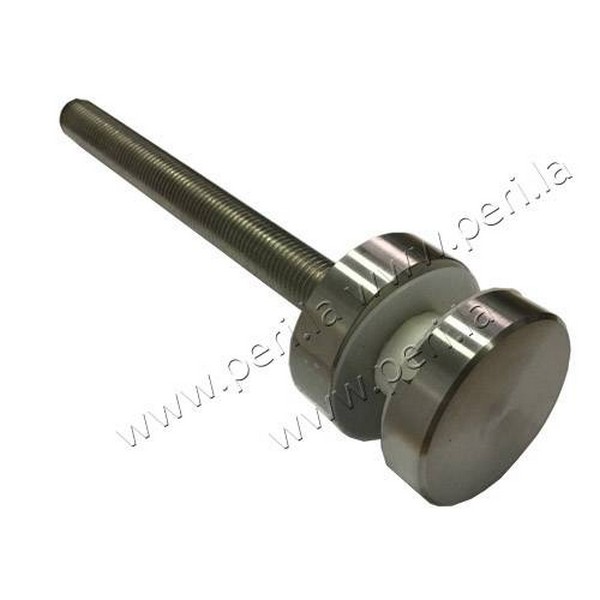

  • Стеклодержатель точечный усиленный шлиф., ф50 мм, М16 — фото 2

Стеклодержатель точечный усиленный шлиф., ф50 мм, М16

Артикул:1097
1353 руб.
Статус:
В наличии на складе в Москве
Сертификация:
Не подлежит обязательной сертификации и декларированию соответствия
Кол-во:
-
+

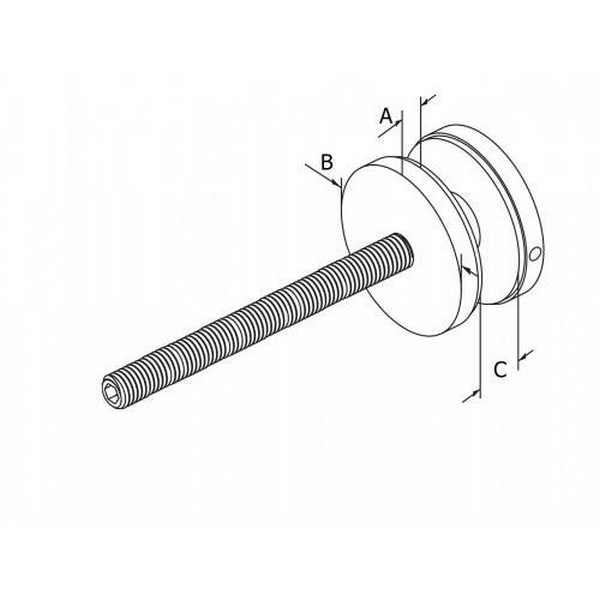

Сталь Отделка Для стекла (C) Диаметр (B) Отступ (A) Шпилька
 AISI 304 шлифованный  8-20 mm 50 мм  16 мм* M16



Точечный стеклодержатель 1097 является коннектором типа "стена-стекло". Выполнен стеклодержатель из нержавеющей стали марки AISI304,  что позволяет применять его при монтаже уличных ограждений. Шпилька М16 стеклодержателя также выполнена из нержавеющей стали и имеет длину 200 мм, за габариты внутренней шайбы стеклодержателя выходит 170 мм. при оспользовании со стеклом 12 мм.

Если стена бетонная, то в ней делается отверстие под шпильку М16, далее заливается химический анкер, подобранный с учетом характеристик бетона, и наварачивается внутренняя шайба. Следом навешивается стеклянное полотно, которое зажимается внешней шайбой. Для надежной фиксации внешняя шайба должна сделать 3 полных оборота вокруг своей оси.

* Отступ в 16 мм достигается за счет 15 мм. толщины металлической части и 1 мм. пластиковой прокладки. Добавляя прокладки можно отступить дополнительно 2-3 мм. Если нужен больший отступ от стены, рекомендуем использовать дополнительные шайбы (производим под заказ любой типоразмер), либо использовать 2 шайбы, получив 30 мм. отступ.

Стеклодержатель применяется при торцевом креплении несущего стекла шириной 8-20 мм. При проектировании ограждения следует учитывать нагрузки, особенно когда речь идет о несущем стекле высотой более 1 метра. Не рекомендуем использовать стеклодержатель без инженерного просчета нагрузок.

В комплект входят три пластиковые проставки (2 на стекло, 1 на шпильку) и нержавеющая шпилька. В торце внешней нажимной шайбы стеклодержателя имеется отверстие под ключ-спаннер - которым удобно производить фиксацию стекла при монтаже. В комплект поставки ключ для крепления внешней шайбы не входит.
